AY型多级离心油泵

概述：

AY泵系节段式多级离心油泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点：通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨了的介质等。AY型泵用于输送不含固体颗粒，温度为-20℃～150℃，黏度小于120厘沲的油类和石油产品。以上各型泵进口允许压力均不超过0.6MPa。

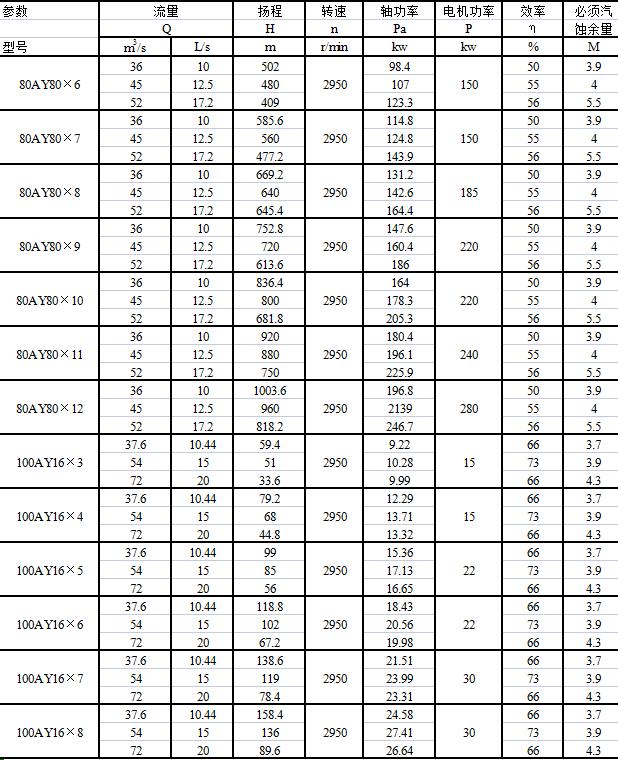

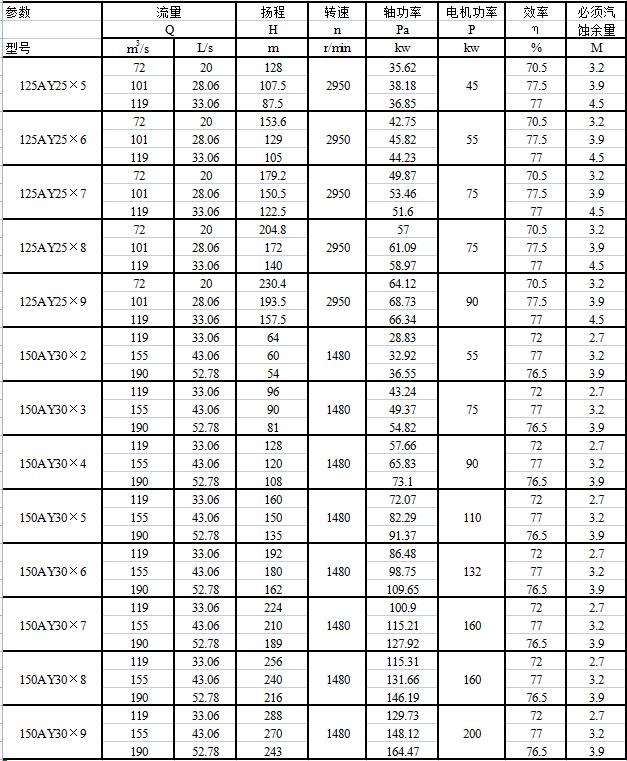

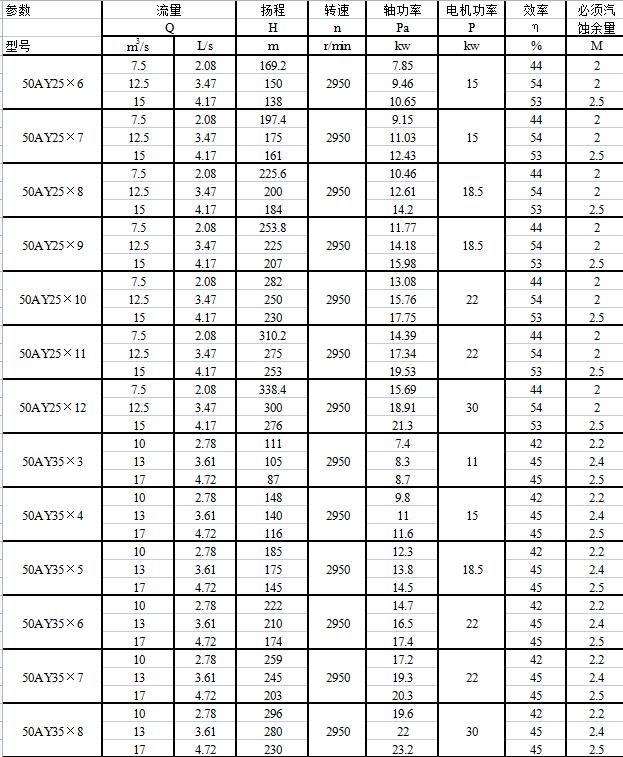

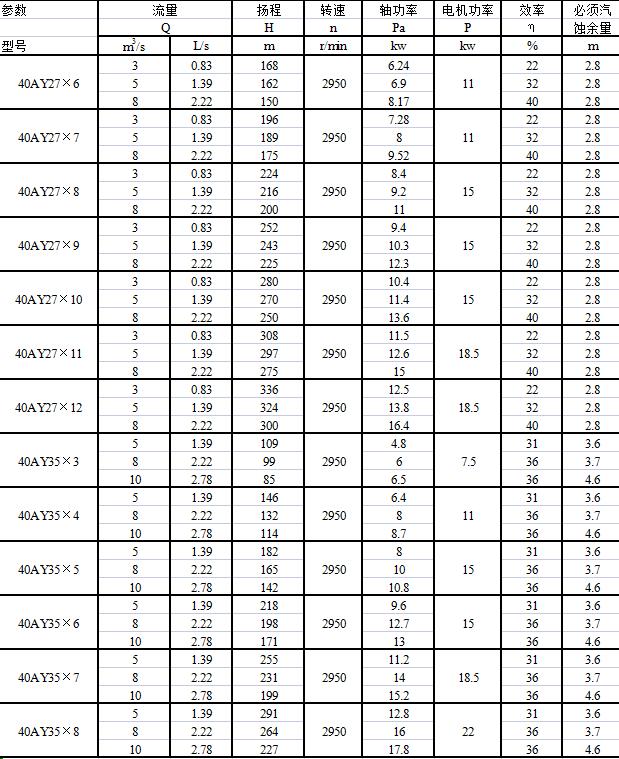

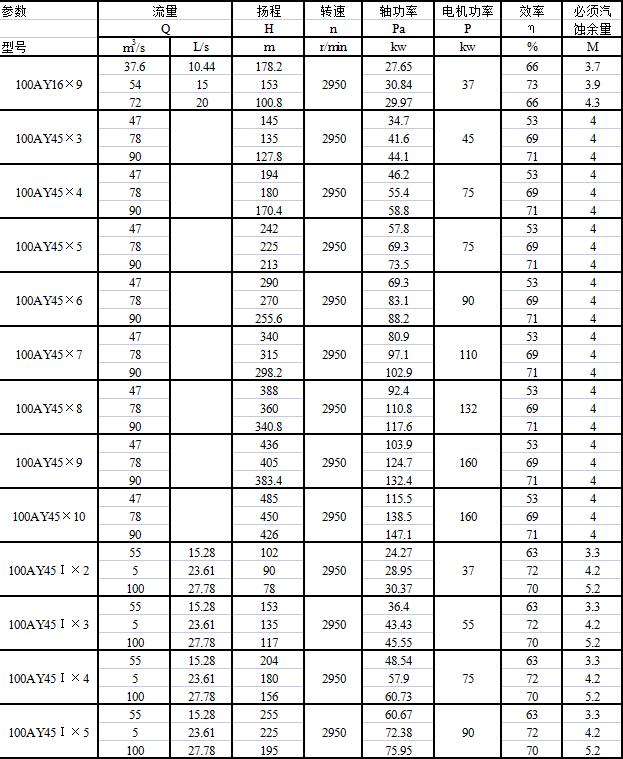

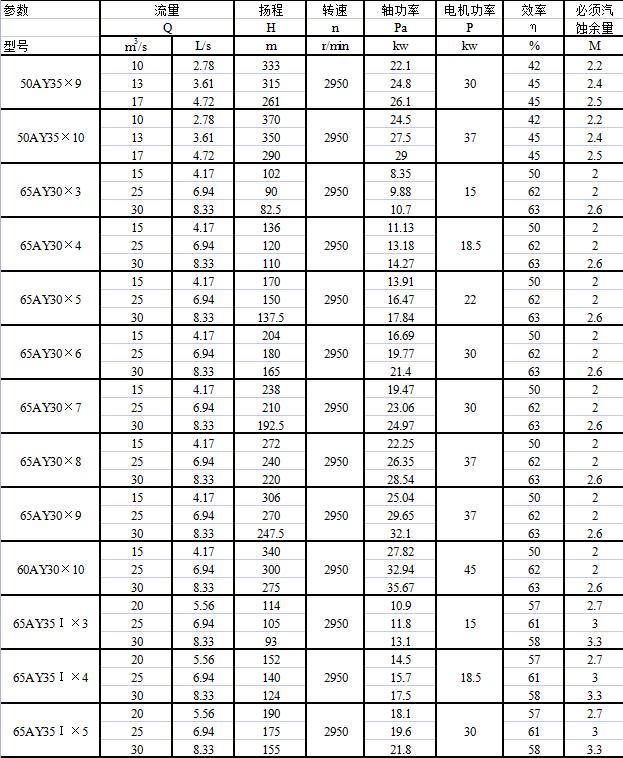

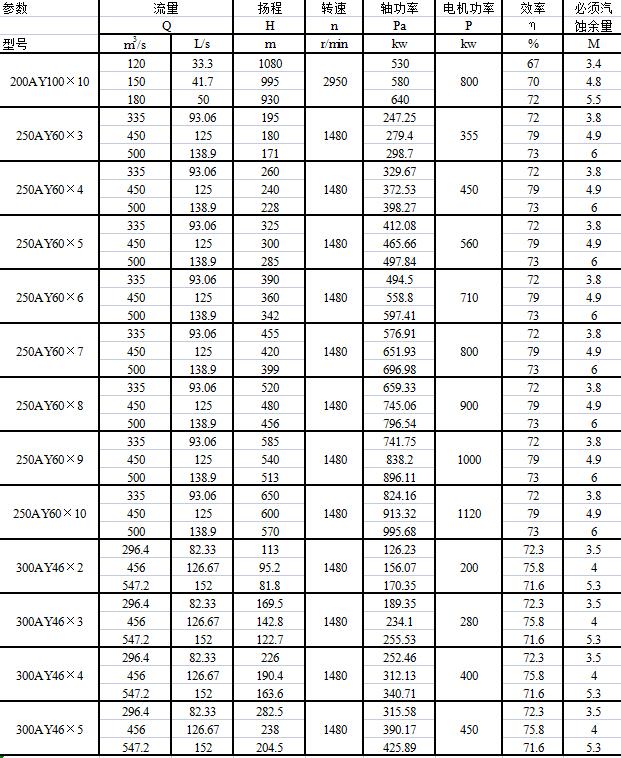

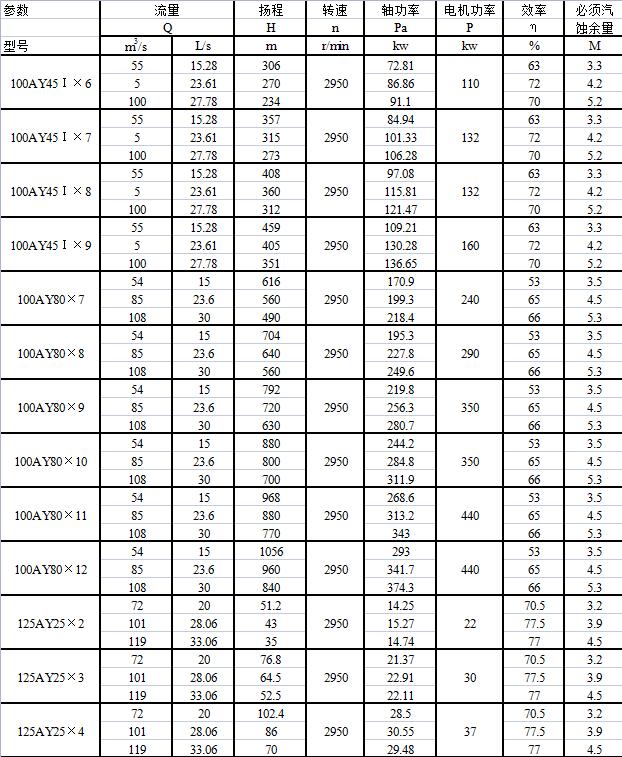

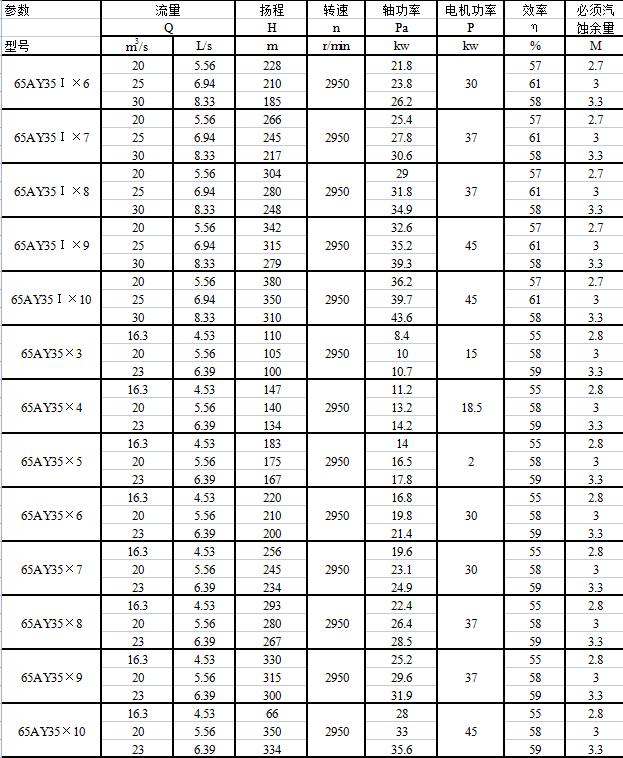

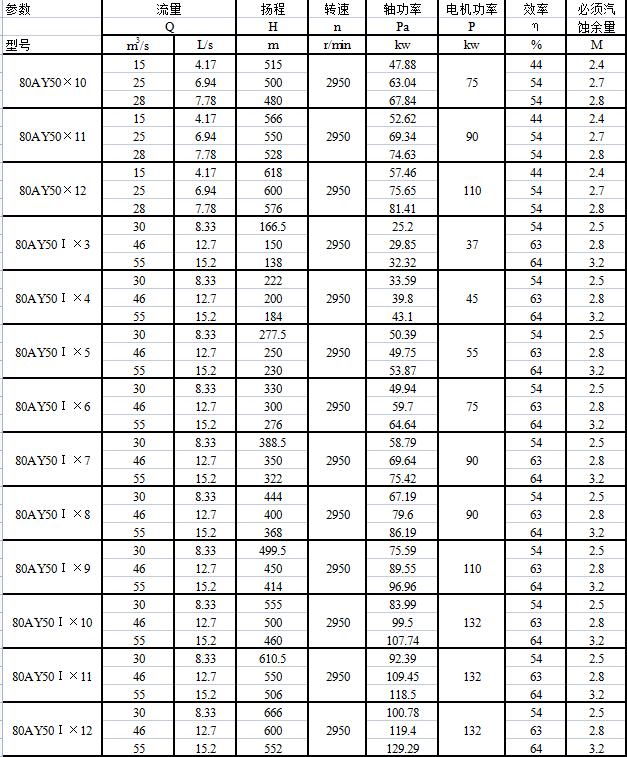

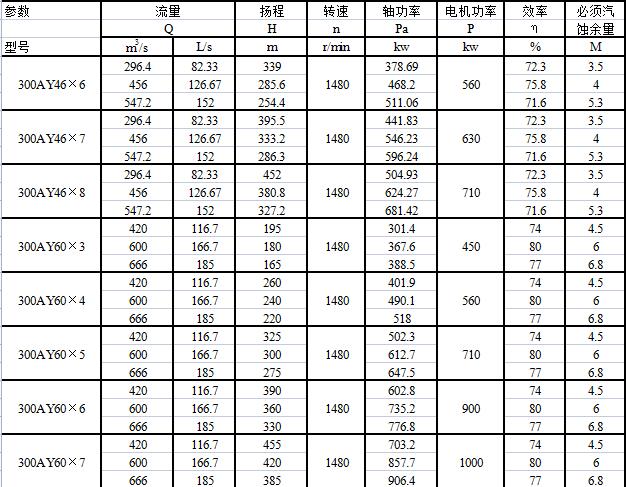

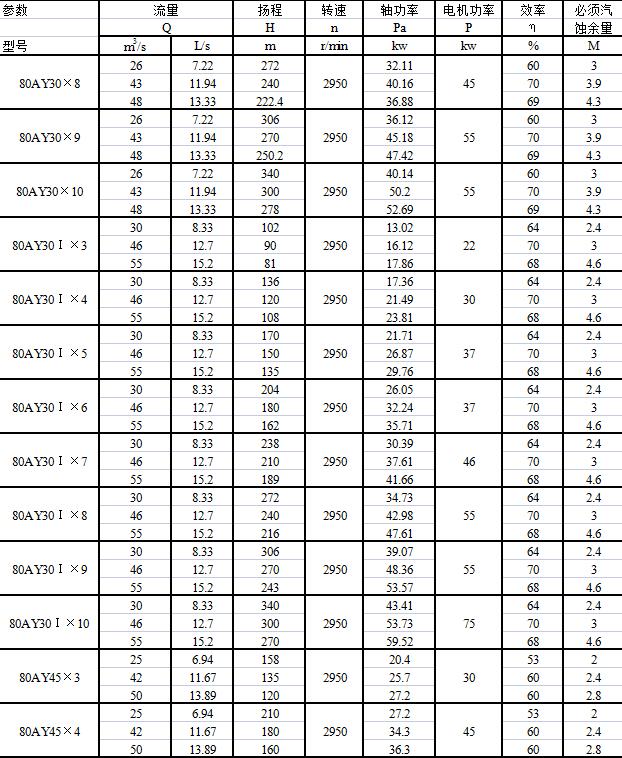

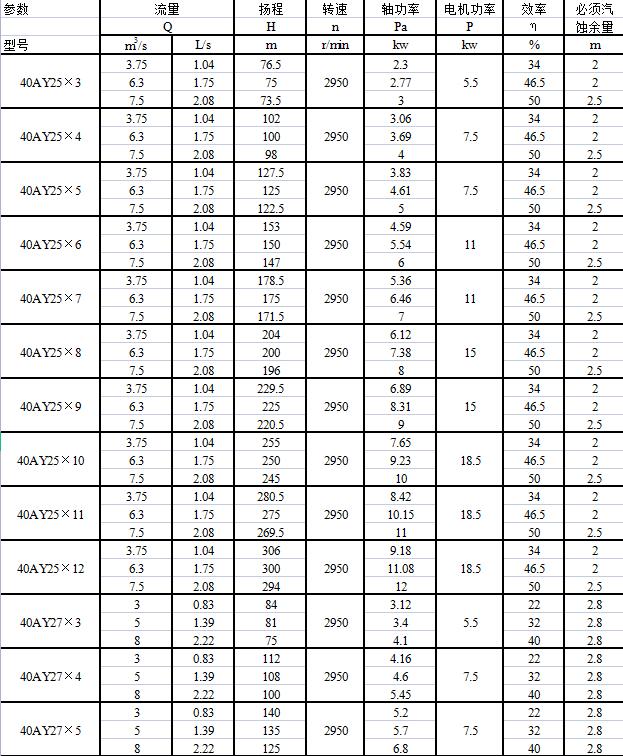

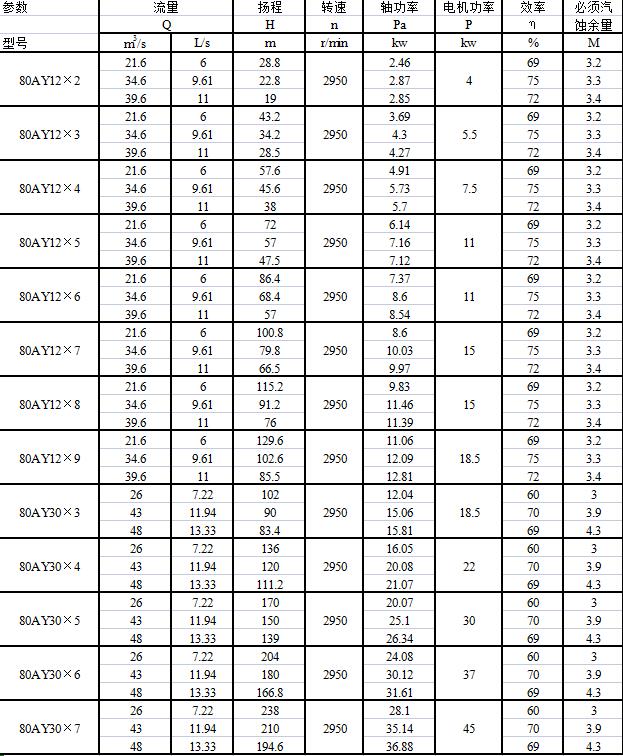

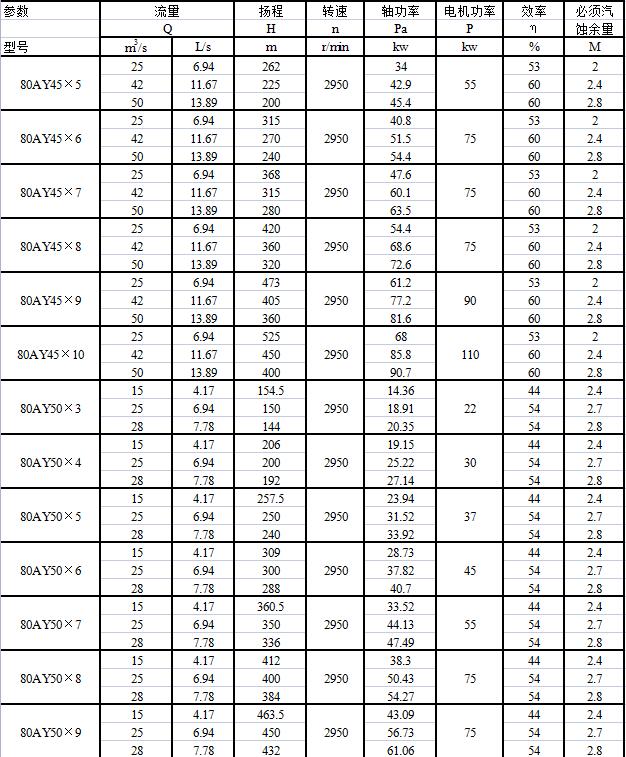

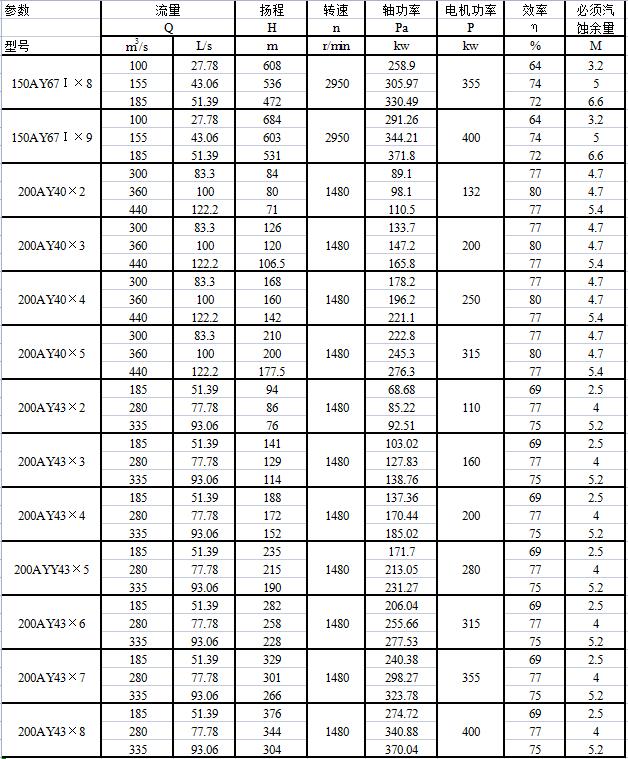

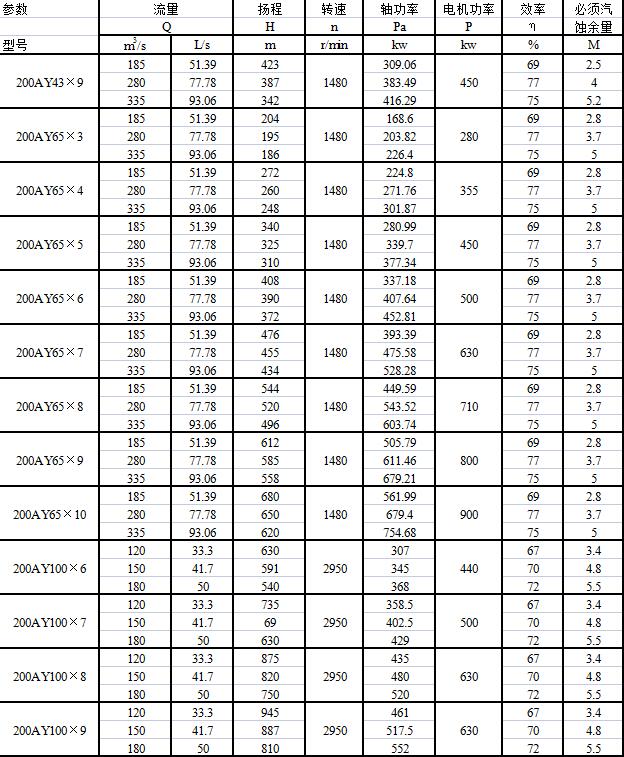

参数范围：

流量Q  6.3～600m3/h

扬程H  22.8～650m

型号说明：

例：100AYF67×3

AY－多级离心油泵

F－材质代号：定制材质带F,默认材质不带F.

100－泵进出口公称直径

67－泵单级设计点扬程为67m

3－泵的级数为3

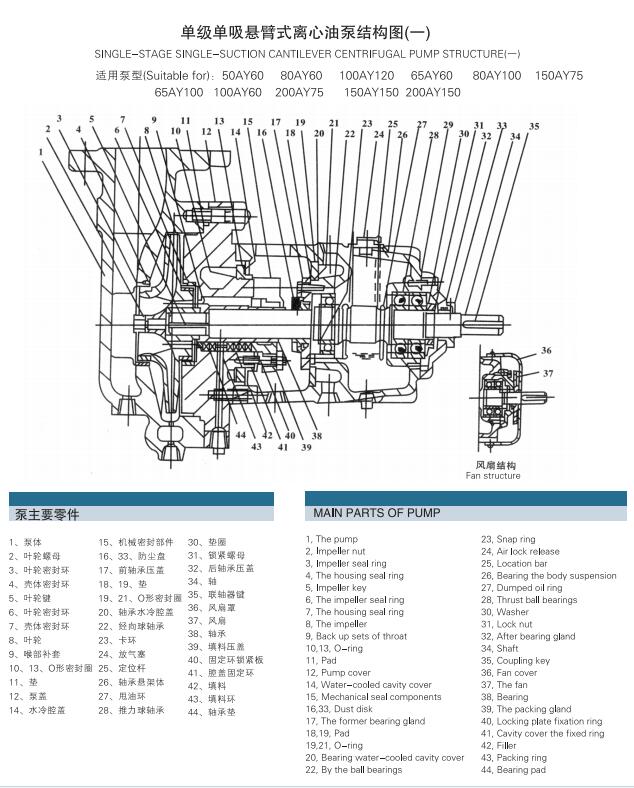

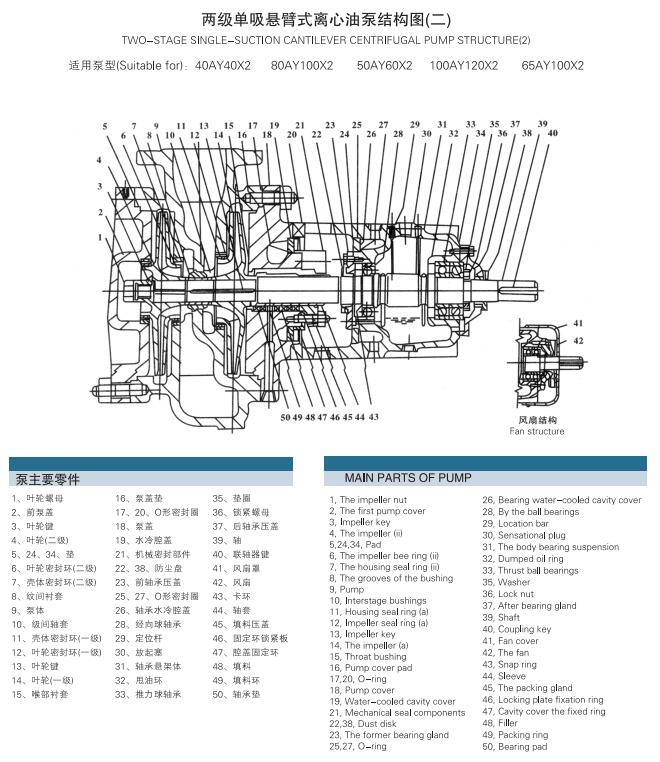

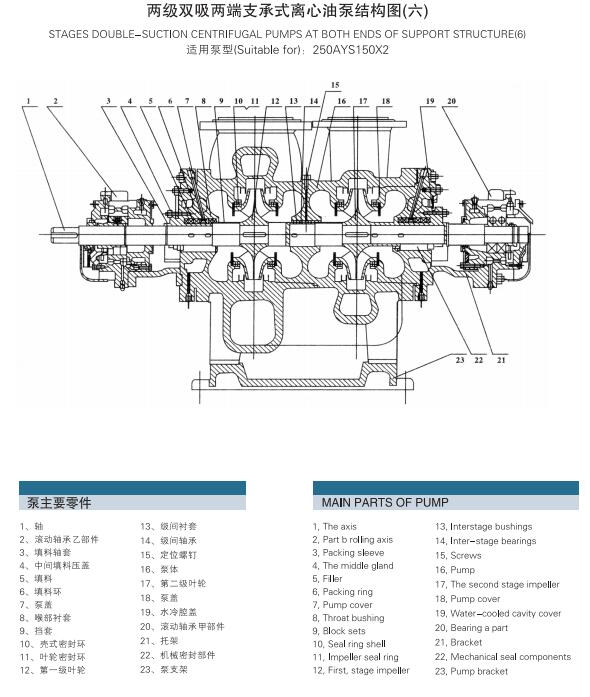

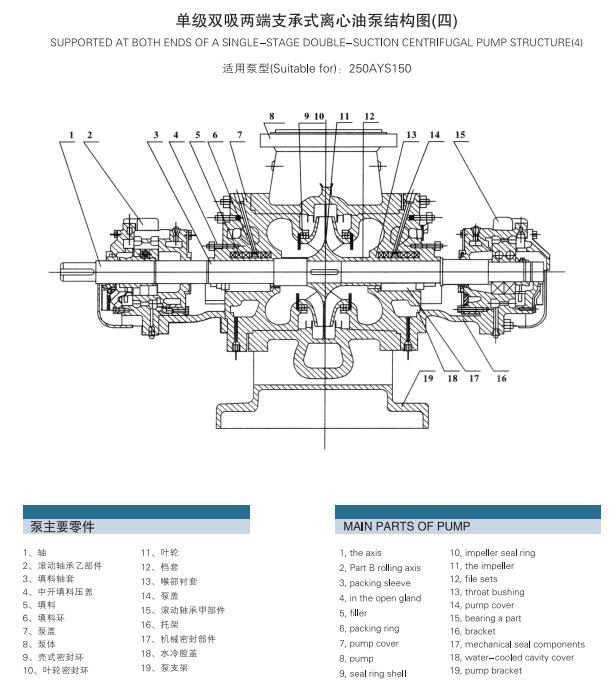

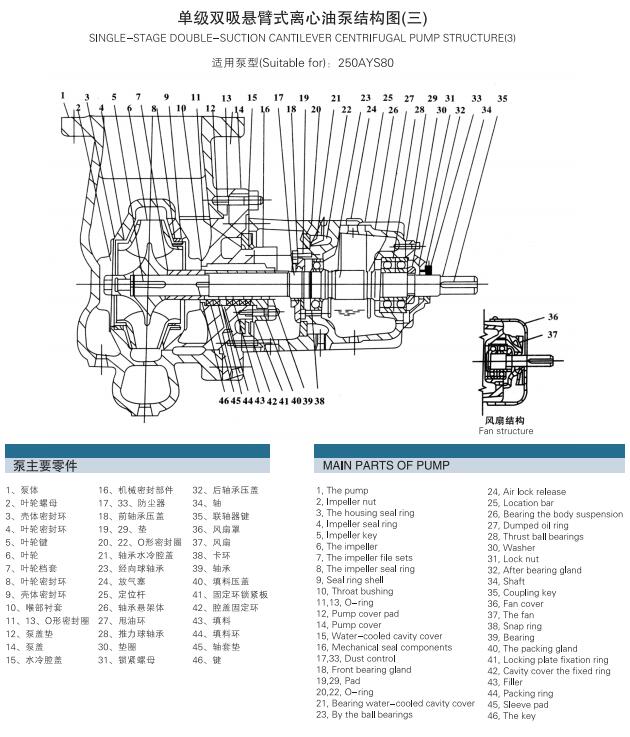

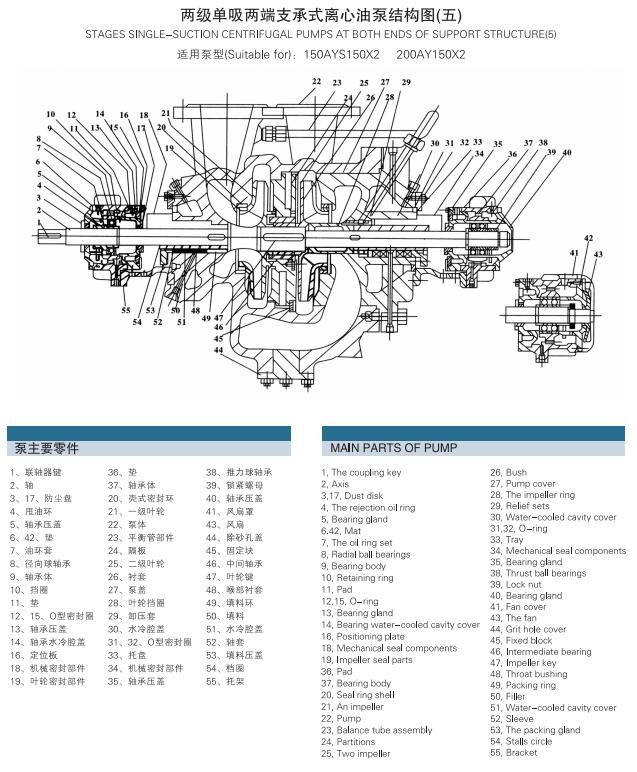

结构型式：

     AY型泵主要由固体部分、转子部分、轴承和轴封四大部分组成：

1、固定部分：主要由吸入段、中段、吐出段和导叶等组成，用穿杠将各段拉紧，构成工作室。AY型泵出口垂直向上，入口一般为水平方向，根据需要可生产出入口垂直向上方向。

2、转子部分：主要由轴、叶轮、平衡盘和轴套等组成。轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套及保护轴。

3、轴承部分：主要由轴承体、轴承和轴承压盖等组成。除67、60型泵采用滑动轴承、稀油润滑外，其余泵均采用滚动轴承、干油润滑。

4、轴封：较多采用机械密封。

旋转方向：

从原动机端看泵，泵为顺时针方向旋转。泵通过弹性联轴器由原动机直接驱动。

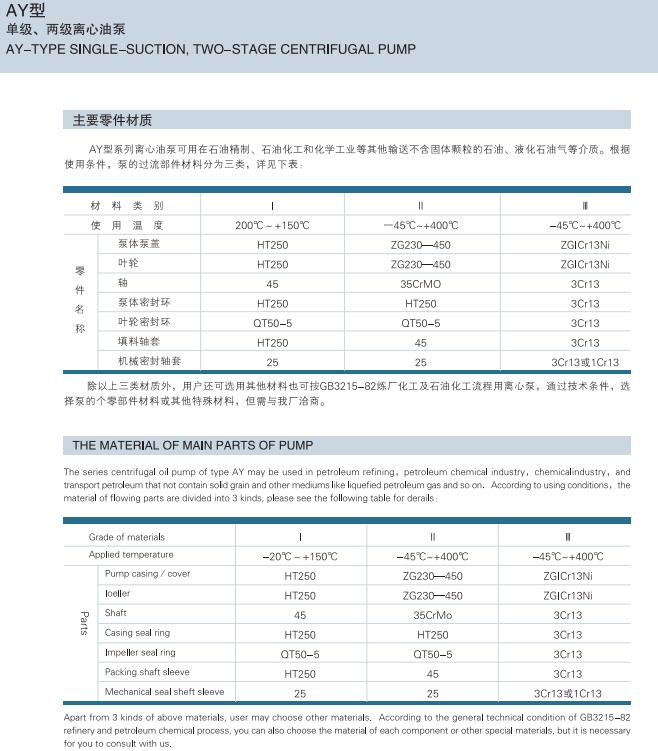

主要零件材质：

1、操作注意事项
A、泵只允许在规定的参数范围内运转；
B、泵不允许在吐出阀门关闭或关到很小开度下运转。否则导致泵发热，降低寿命。如果泵是安装在一个并联系统中，每台泵都要在特定的参数下运行以保障泵的流量；
C、泵不能关闭吸入口阀门运行。否则使泵发生干转，导致泵零件损坏；
D、泵输送介质不能含有空气或者气体，否则会使泵的流量和扬程不可能准确的测出，同时会产生研磨损坏零件。

 2、泵启动前检查

A、启动泵前，应先盘动转子，检查转子是否灵活；
B、检查全部螺栓、管路引线的联接是否紧固和泵周围的安全情况；
C、检查全部仪表、阀门及仪器是否正常
D、检查油环位置、油位计的油位是否正常；
E、检查电动机的转向是否与泵的转向一致。

 3、泵的启动

A、打开泵的吸入阀和水封水管路的阀；
B、关闭泵的出口闸阀、压力表旋塞；用输送的液体或抽真空系统排除吸入管和泵体内空气；泵内无液体时不允许启动，否则会损坏零件。
C、启动电机，待泵运转正常后，打开压力表旋塞，慢慢开启泵出口闸阀，观察压力表和开关的指示，按出口压力表读数控制泵给定的扬程。

 4、泵的运行

A、本型泵靠内平衡机构平衡轴向力，平衡装置有平衡液体流出，平衡液体由平衡水管接至吸入段或在平衡室外设置一短管，平衡液体经短管流向泵外，为保证泵正常运行，平衡水管绝对不允许堵塞；
B、本型泵滚动轴承均无冷却装置，轴承温升变化反应了泵的装配质量，轴承温升不得高于环境温度35摄氏度，最高温度不应高于75摄氏度；
C、本型泵转子在运行中存在一定的轴向游动，应保证电机和水泵两联轴器端面间的间隙值；
D、泵在运行期间每隔一定的时间应检查仪表、泵的转速和叶轮、密封环、导叶套、平衡盘、轴套的磨损情况，磨损量过大时应及时更换。此外，监测泵的流量、扬程、温度及润滑情况；泵在发生故障时，应停泵，且参考故障排除表进行维修。

5、泵的停车
停车前应先关压力表旋塞，慢慢关闭出口闸阀，待出口阀门关闭完毕后再停电机，当泵停稳后在关闭泵的吸入阀。

6、泵的维修
为了保持泵高效稳定的工作状态，泵必须经常维修，维修的项目和每次维修的间隔时间取决泵的工作条件和泵的运行状况。定期检查泵的性能（如流扬程、振动等）而且要做记录，按这些记录数据去分析泵是否正常工作，是否需要维修或者确定要修的哪一部位。在一般条件下，如果坚持精密的测试记录定期的总结记录，那么，每隔几个月就可以得到泵是否需要维修的可靠资料。除在规定时间对泵监测外，下面的维护是经常的；
A、检查泵底座、泵、电机是否紧固，如果松动会引起泵的振动；
B、检查仪表、引线的状况，检查管路是否泄露或松动，或其他形式的损坏。如果需要应立即检修；
C、填料压盖不能压的过紧，否则会影响填料寿命；
D、轴承润滑油每工作1000小时更换一次。
